間取り図の略語を読む
部屋・収納・設備の見分け方

間取り図の略語は、部屋・収納・設備に分けると読みやすくなります。この記事の範囲は略語と表示の読み方で、建物の構造や設備の良し悪しの評価は対象外です。

01BRやLDKは、どんな部屋を表す？

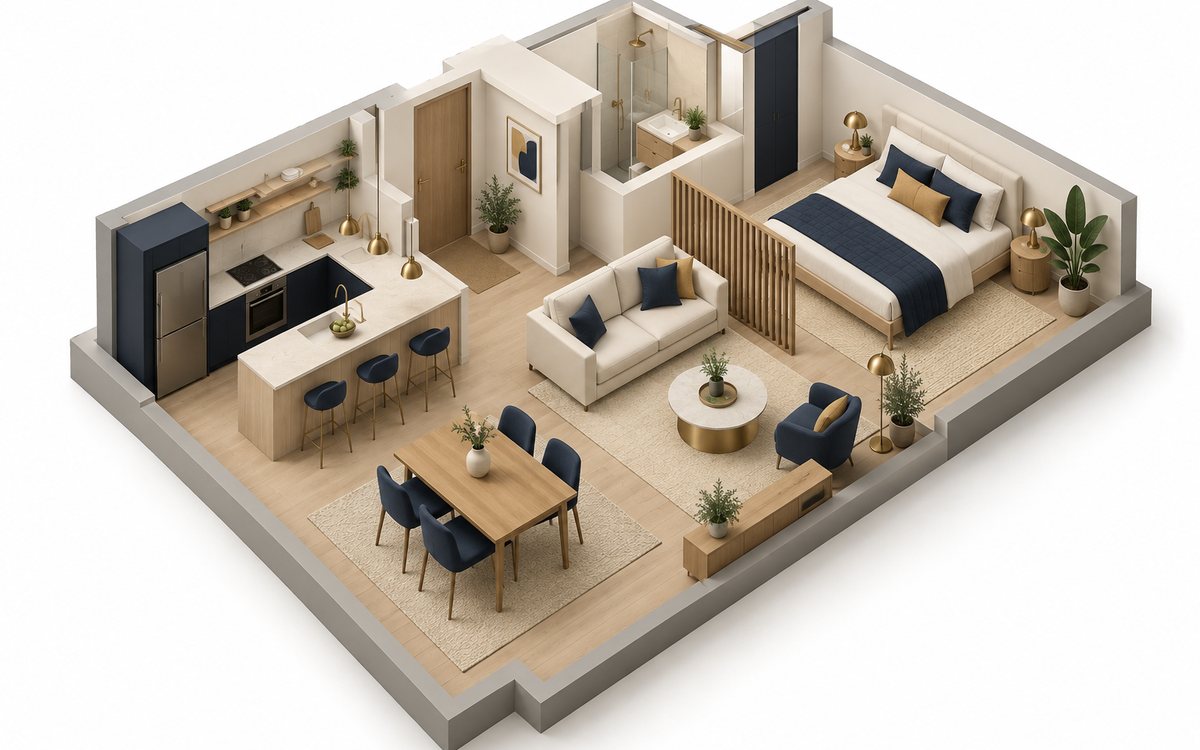

部屋の略語を用途で読む

以下は、図面を読むための一般的な表記例です。同じ意味の表記をまとめ、収納・設備の表と合わせて略語を20項目に整理しています。

DK・LDKの畳数を評価と混同しない

DK・LDKの広さは、広告表示の目安となる下限です。部屋の良し悪しの基準ではなく、形状や機能も合わせて考える表示です。

広告の畳数は、1畳当たり1.62㎡以上で換算する扱いです。畳数が同じでも、柱の出っ張りや扉の位置で家具の置きやすさは変わります。

数字だけでなく、キッチンを含む範囲も確かめます。家具を置ける床の面積と、広告に書かれた広さを同じものとして扱わないようにします。

02S・Nを寝室として使ってもよい？

窓があっても居室とは限らない

S・Nは一般に、建築基準法の居室の要件である採光を満たさない部屋を示します。広く見える場合でも、表示上の寝室数に足して考えないようにします。

住宅の居室の採光は、原則として床面積の1/7以上の有効な開口部が基準です。有効な採光面積の計算方法は法令で細かく決まっており、窓の見た目の面積だけでは判断できません。

図面に窓が描かれていても、採光に有効と評価される大きさとは異なる場合があります。なぜ納戸表示なのかは、募集側に確認する必要があります。

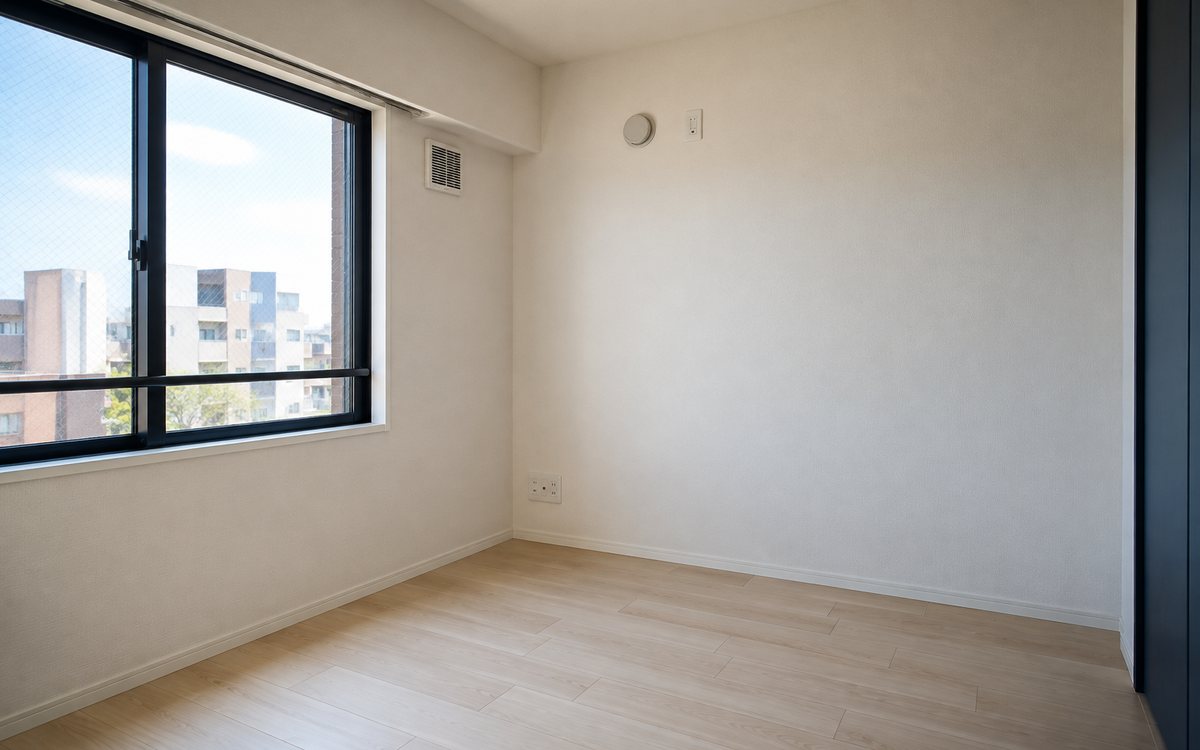

寝る場所として使う条件を確認する

内見では、昼間の明るさだけでなく、窓の開閉や空気の流れを確認します。寝室にしたいと伝え、設備を設置できるかも合わせて聞きます。

• 換気：窓や換気設備があり、普段の使い方で空気を入れ替えられるかを確認します。
• エアコン：設置の可否に加え、配管穴・専用電源・室外機の置き場を確かめます。
• コンセント：位置と利用できる設備を確認し、予定する家具で塞がないかを見ます。

ベッドを置けても、収納の扉が開かない配置では生活しにくくなります。寝具を置いた状態を想像し、出入口までの通路も確認します。

換気や設備の確認だけで、寝室として使えると判断しないでください。契約前に担当者へ寝室として使いたいことを伝え、納戸表示の理由と使用上の制限を確認します。確認が済むまでは、必要な寝室数に含めずに候補を比べます。

03WICやSICは、何をしまう収納？

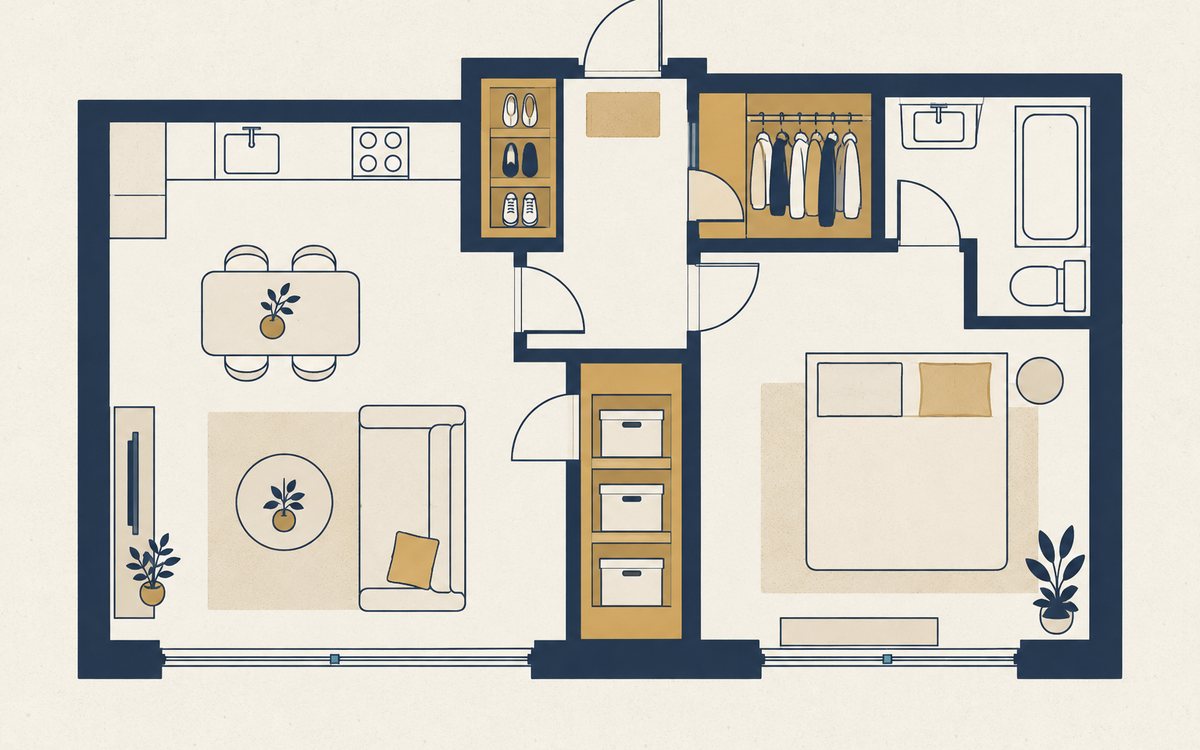

収納の略語と場所を合わせて読む

収納は、面積よりも何をどこにしまえるかで見ます。奥行きや棚の高さのほか、使う場所から離れていないかも確認すると比較しやすくなります。

収納の中まで写真や内見で確かめる

収納扉の線は、扉を開けるための空間を考える手がかりです。手持ちの家具を近くに置いても、開閉や荷物の出し入れに支障がないかを見ます。

図面に収納が大きく描かれていても、中の棚や設備で使える場所は変わります。内部の写真がなければ、棚の配置や寸法が分かる資料を依頼します。

RFやPRも図面で見かける表記ですが、ここでは用途を決めつけません。図面の凡例に説明がなければ、正式な名称と利用できる範囲を確認します。

04UBやPSは、使える空間を表す？

設備の略語を読み分ける

設備の記号は、暮らす場所と設備用の区画を分けるために読みます。設置済みなのか置き場だけなのかも、募集条件や写真と照合します。

UBと設備の有無を思い込みで読まない

UBという文字だけでは、浴槽・洗面台・トイレの組み合わせは分かりません。浴室とトイレが別かどうかは、図面の区切りと写真で確かめます。

Rは部屋のほか、冷蔵庫やその置き場を示す場合もあります。台所の近くにある記号は、周囲の設備と凡例を照合して読み分けます。

エアコンの記号があっても、契約上の設備か残置物かは別の確認です。故障時の扱いまで図面だけで決めず、設備表や契約条件で確かめます。

05図面を読んだら、内見で何を確かめる？

家具を置く順番で確認する

寝る場所、食事をする場所、荷物をしまう場所を図面上で考えます。家具の寸法を当てはめ、扉の開閉や窓への通路が残るか確認します。

専有面積だけでは、自由に家具を置ける床の広さは分かりません。廊下や水回りもあるため、使いたい場所ごとの寸法を聞くと判断しやすくなります。

図面の縮尺が分からない場合は、紙の上で測った長さを室内寸法に置き換えないようにします。家具を置く壁や出入口など、必要な場所の実測値を聞きます。

家具の置き場が決まっても、搬入できるかは別の確認です。玄関や廊下の曲がり角を通れるかも見て、室内だけで判断を終えないようにします。

不明点を質問に変えてから申し込む

現地へ行けない場合は、オンライン内見のやり方も確認します。収納の内部や窓まわりなど、図面で判断できなかった場所を映してもらいます。

確認の結果は、申込前のお金と契約条件の確認にもつなげます。略語が読めた段階と、設備や利用条件まで確認できた段階を分けて進めます。

担当者には、分からない略語と予定している使い方を一緒に伝えます。単に部屋数を聞くより、寝室や収納として何を確かめたいかが伝わります。

資料と現地に違いがある場合は、どちらが現在の状態かを確認します。確認できていない点は残したままにせず、回答を受けてから候補を比べます。
